О КОМПАС-3D

КОМПАС-3D – это российская система трехмерного проектирования, ставшая стандартом для тысяч предприятий и сотни тысяч профессиональных пользователей.

КОМПАС-3D широко используется для проектирования изделий основного и вспомогательного производств в таких отраслях промышленности, как машиностроение (транспортное, сельскохозяйственное, энергетическое, нефтегазовое, химическое и т.д.), приборостроение, авиастроение, судостроение, станкостроение, вагоностроение, металлургия, промышленное и гражданское строительство, товары народного потребления и т. д.

Подробнее о проектах пользователей КОМПАС-3D

Почему предприятия и пользователи выбирают КОМПАС-3D:

• Наличие необходимой функциональности

• Проектирование изделий любой сложности

• Качественное оформление документации по ЕСКД или СПДС

• Автоматизация отраслевых задач

• Простота освоения

• Бесплатная техническая поддержка

• Гибкая лицензионная политика

• Льготное замещение зарубежных САПР

• Встраивание в PLM-среду предприятия

Актуальная версия: КОМПАС-3D v20

Полностью импортонезависимая система

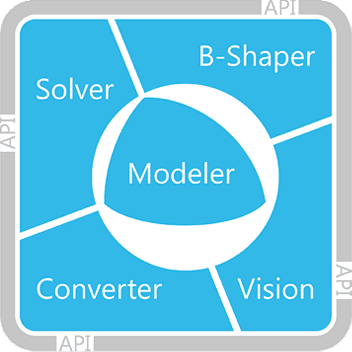

В основе КОМПАС-3D лежит российское геометрическое ядро C3D (создано C3D Labs, дочерней компанией АСКОН) и собственные программные технологии.

Современный настраиваемый интерфейс

Не только снижает нагрузку на зрение и сокращает лишние действия, но и обеспечивает полную концентрацию внимания пользователя на рабочем документе.

КОМПАС-3D поддерживает следующие виды моделирования:

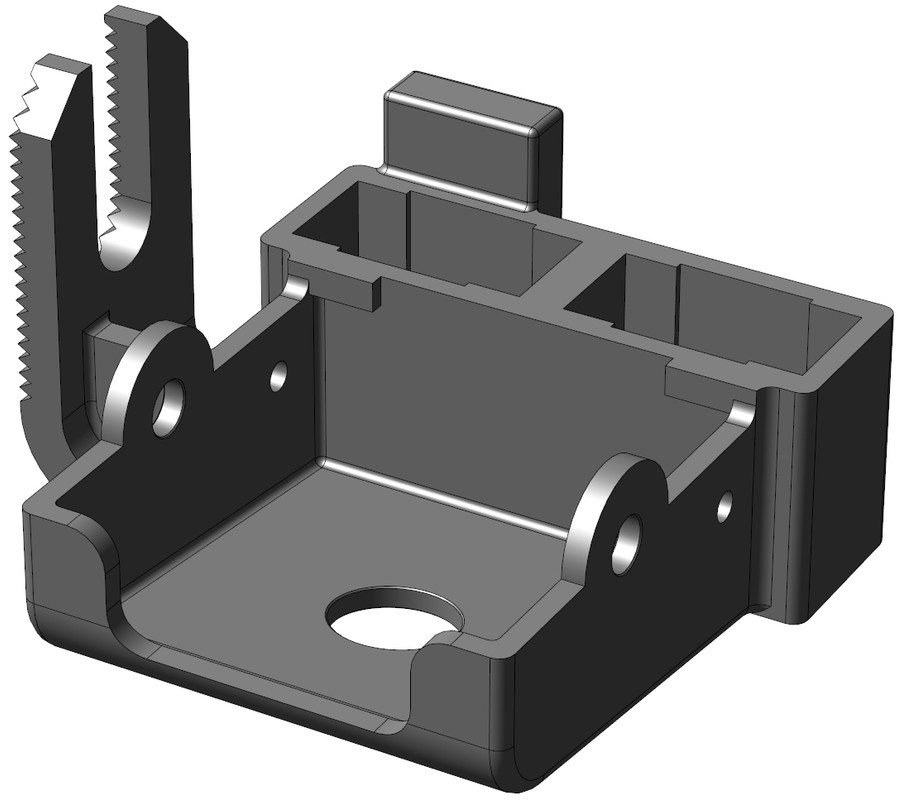

• твердотельное

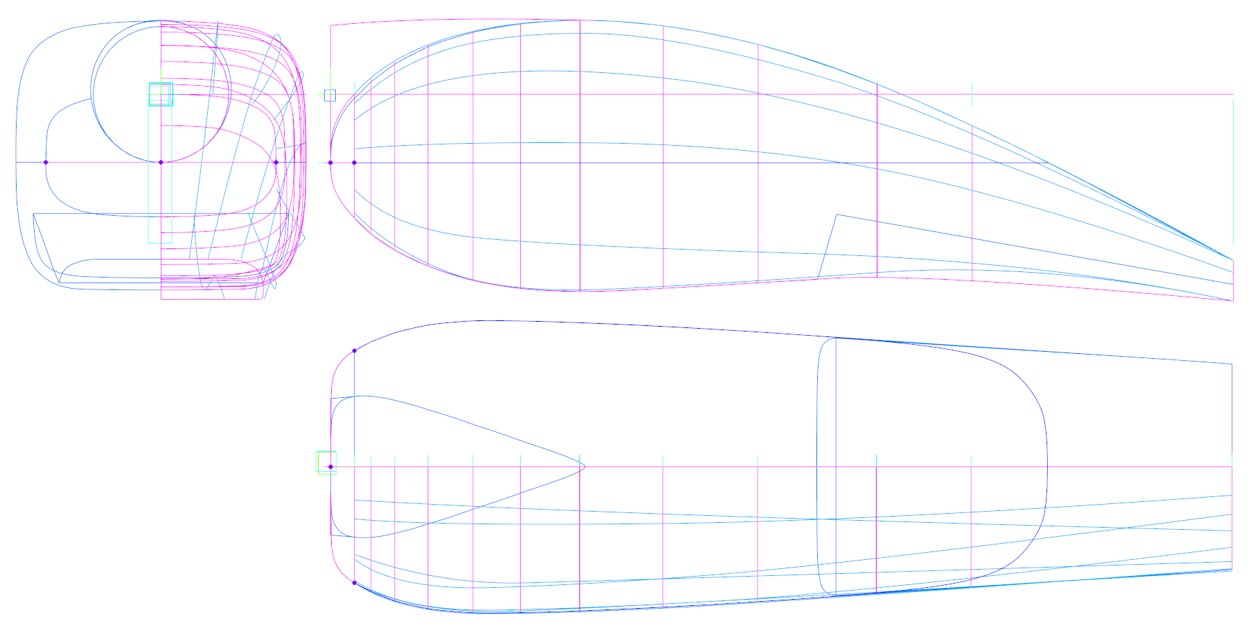

• поверхностное

• листовое

• объектное

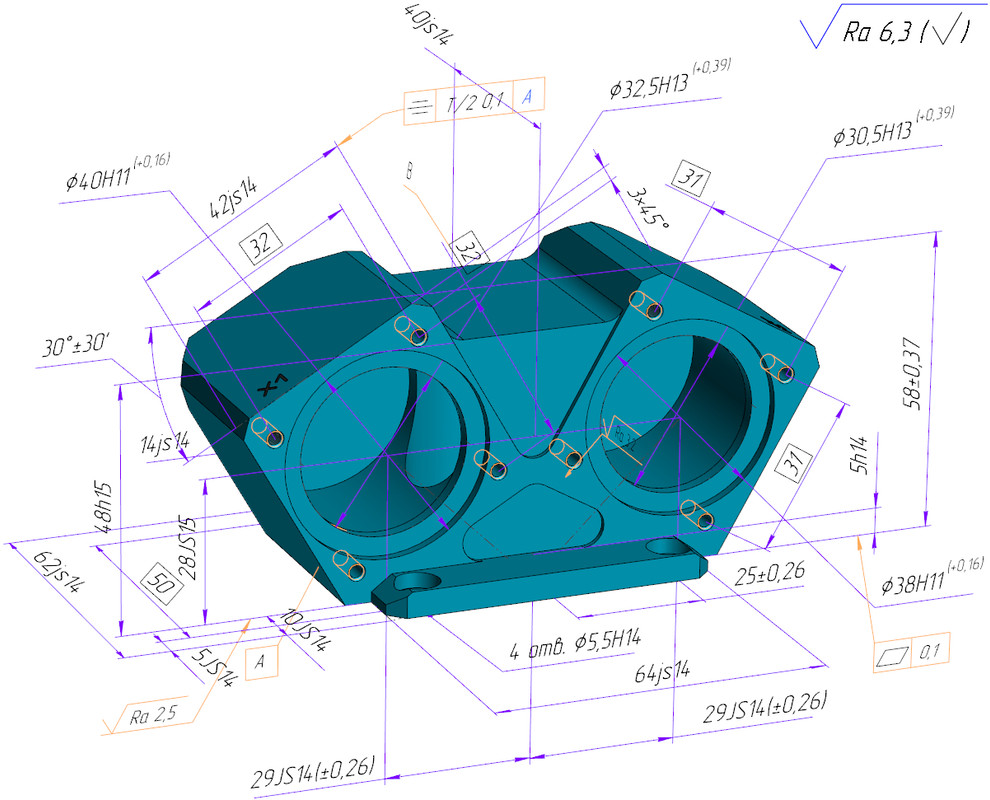

Поддержка ГОСТ 2.052-2015 «Электронная модель изделия»

КОМПАС-3D содержит инструменты создания в 3D-модели необходимых и достаточных данных для ее производства: размеры, элементы обозначения (осевые линии, резьбы, базы, допуски форм и т. д.), технические требования, неуказанная шероховатость. Это значит, что КОМПАС-3D уже сейчас позволяет отказаться от электронных чертежей изделия.

Обмен данными с другими САПР

Возможности КОМПАС-3D по обмену информацией с другими CAD-системами:

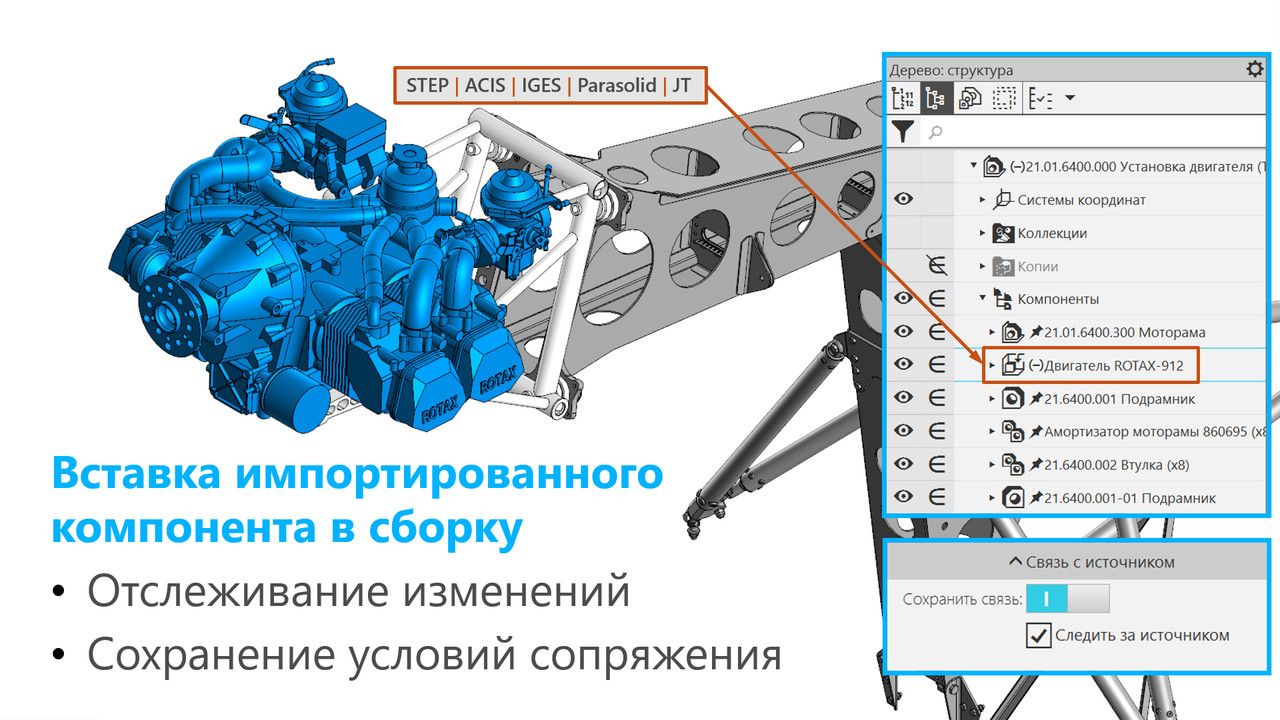

• экспорт и импорт (с последующим редактированием) 3D-геометрии и данных о модели через форматы STEP, ACIS, IGES, Parasolid и др.;

• экспорт и импорт (с последующим редактированием) 2D-геометрии через форматы DWG и DXF;

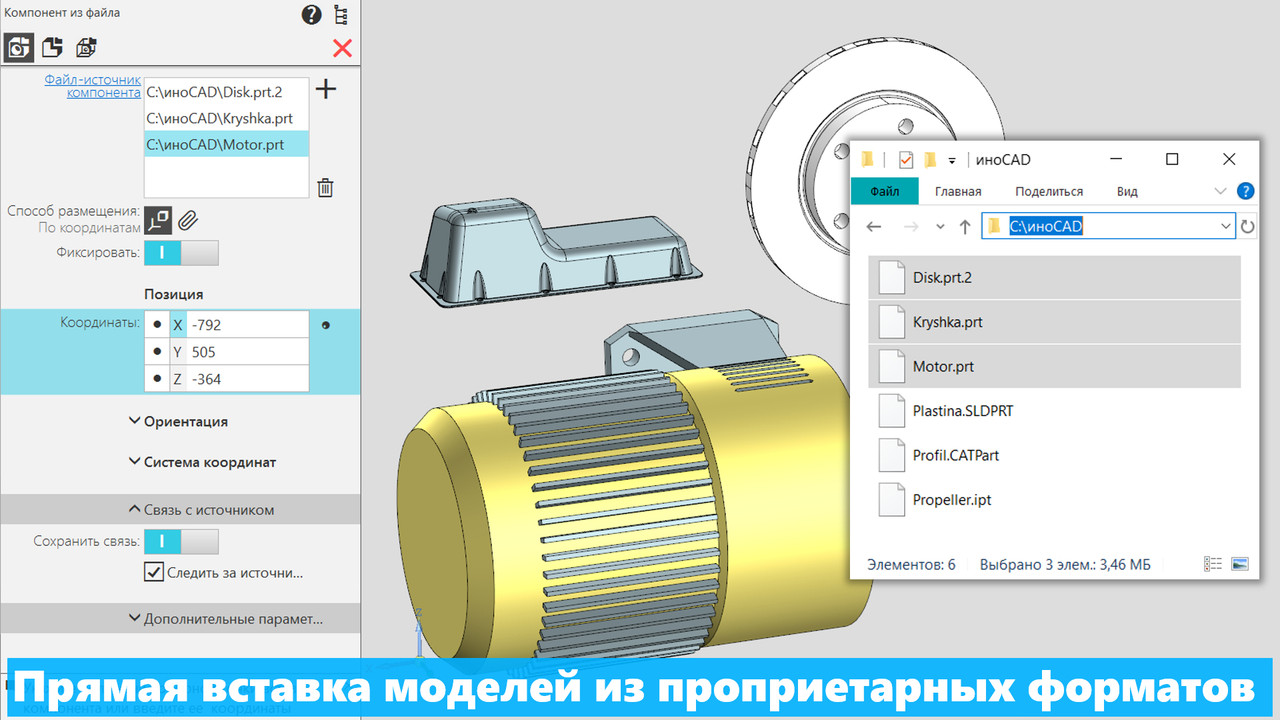

• прямой импорт (с последующим редактированием) файлов наиболее распространенных CAD-систем (SolidWorks, Autodesk Inventor, Solid Edge, Creo, NX, Catia)

Расчеты и анализ

КОМПАС-3D позволяет выполнять следующие инженерные расчеты:

• расчет массо-центровочных характеристик (2D/3D)

• расчет пружин и механических передач (2D/3D)

• динамический анализ поведения механизмов (3D)

• экспресс-анализ прочности (3D)

• топологическая оптимизация изделия (3D)

• геометрическая оптимизация (3D)

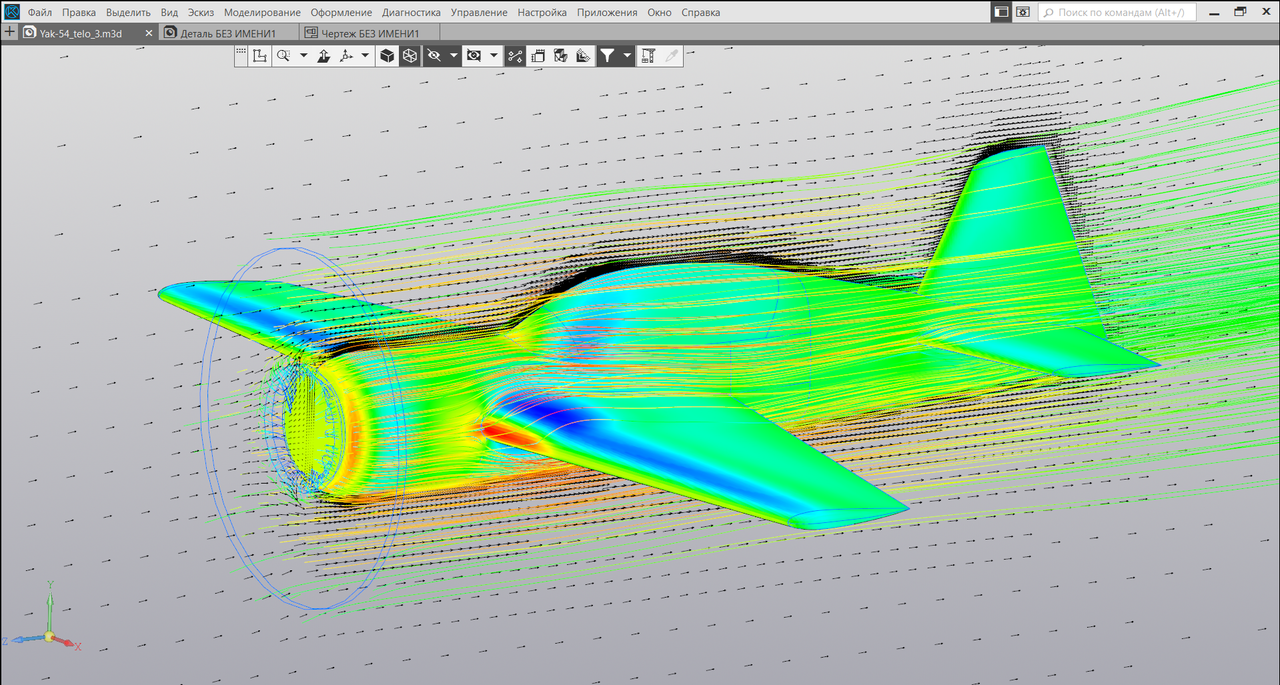

• анализ течения жидкости и газа (3D)

• анализ теплопроводности и естественной конвекции (3D)

• расчет размерных цепей (2D)

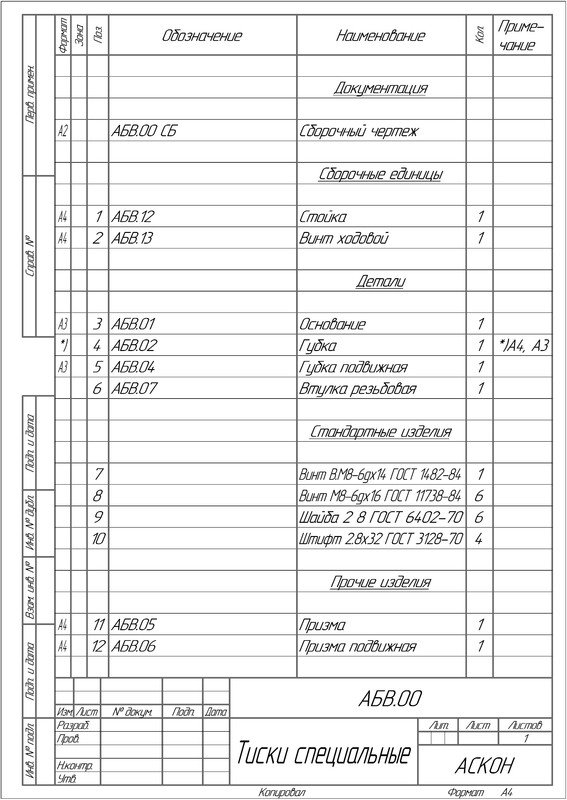

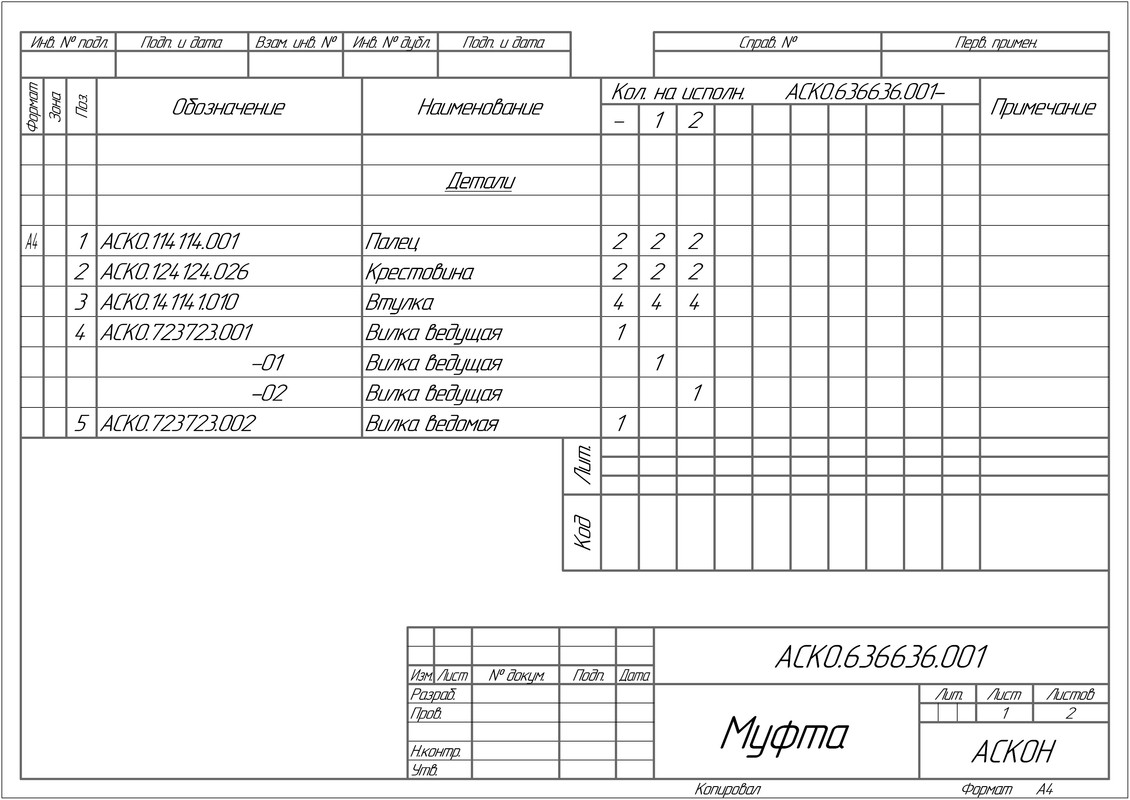

Качественное оформление конструкторской и проектной документации

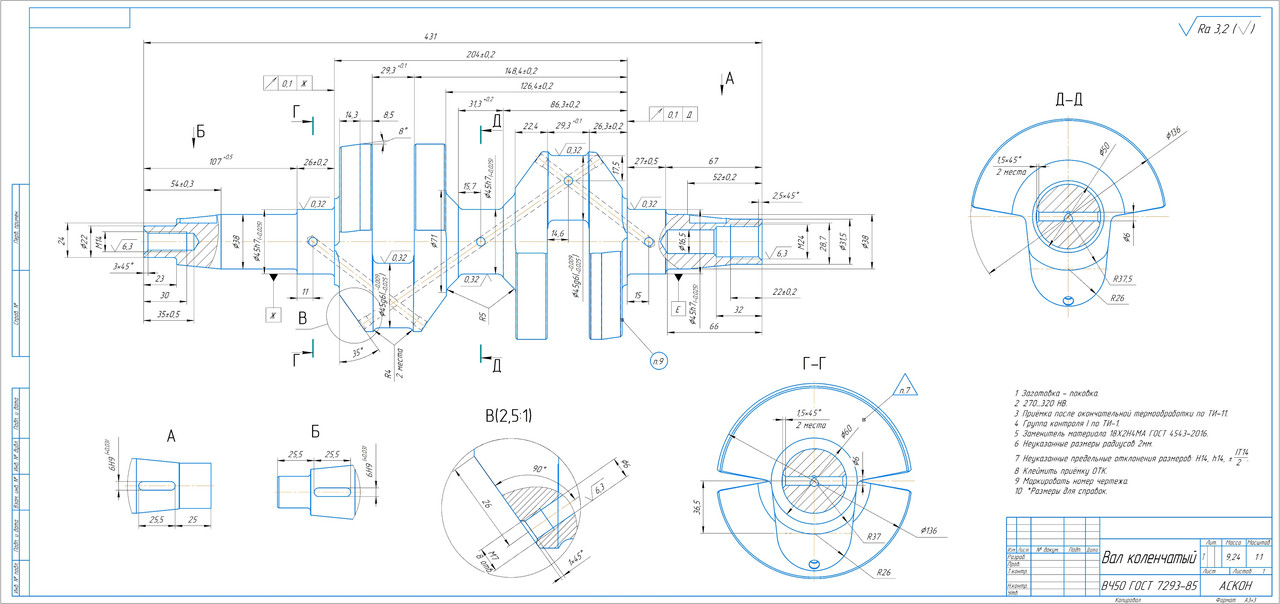

Одно из главных преимуществ КОМПАС-3D – оформление документации в полном соответствии с правилами ЕСКД или СПДС. Это подтверждают пользователи других CAD-систем, выполняя 3D-модели изделий в своей САПР, а чертежи, спецификации, схемы, ведомости – в КОМПАС-3D.

Поиск и исправление ошибок в чертежах и 3D-моделях в КОМПАС-3D

КОМПАС-3D позволяет осуществлять проверку документов на соответствие стандартам оформления по ЕСКД (например, размещение текста или допустимое расстояние между размерными линиями), а также проверку моделей на технологичность (например, расположение отверстий или разрешенные значения шероховатости).

Всего доступно около 200 различных проверок, которые улучшат качество разрабатываемых моделей и документации и помогут исправить ошибки до передачи изделия в производство.

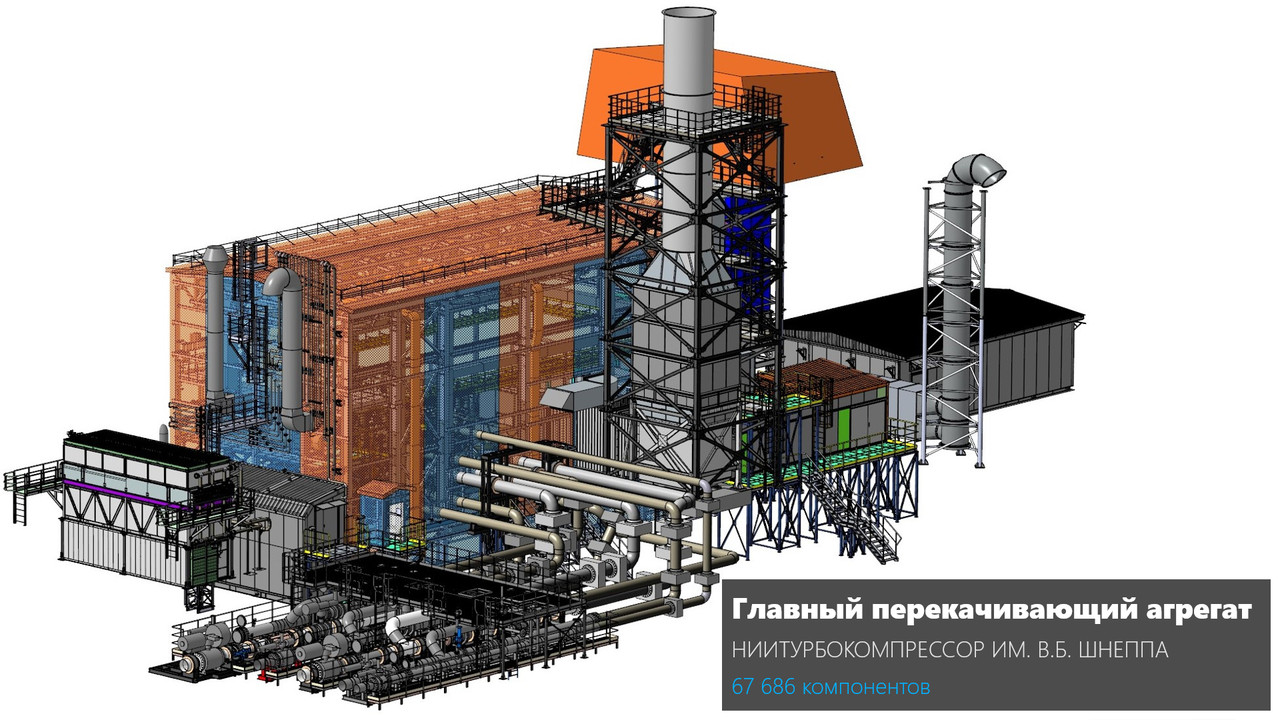

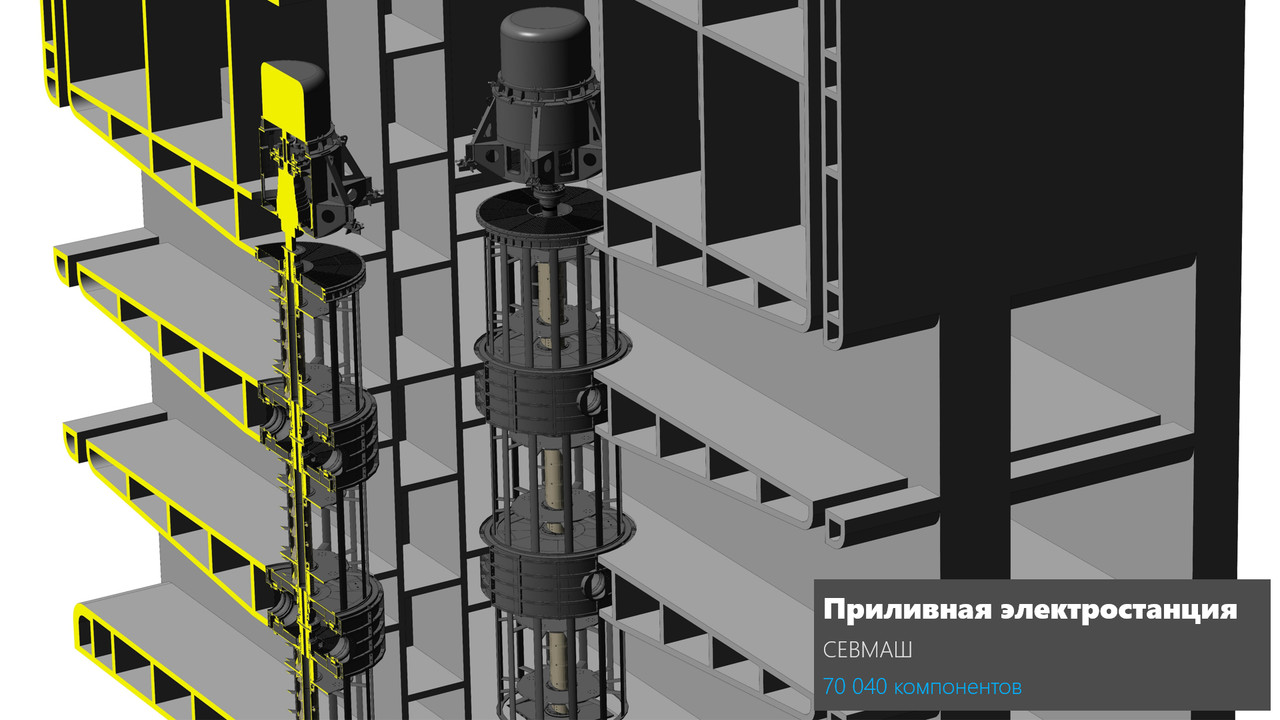

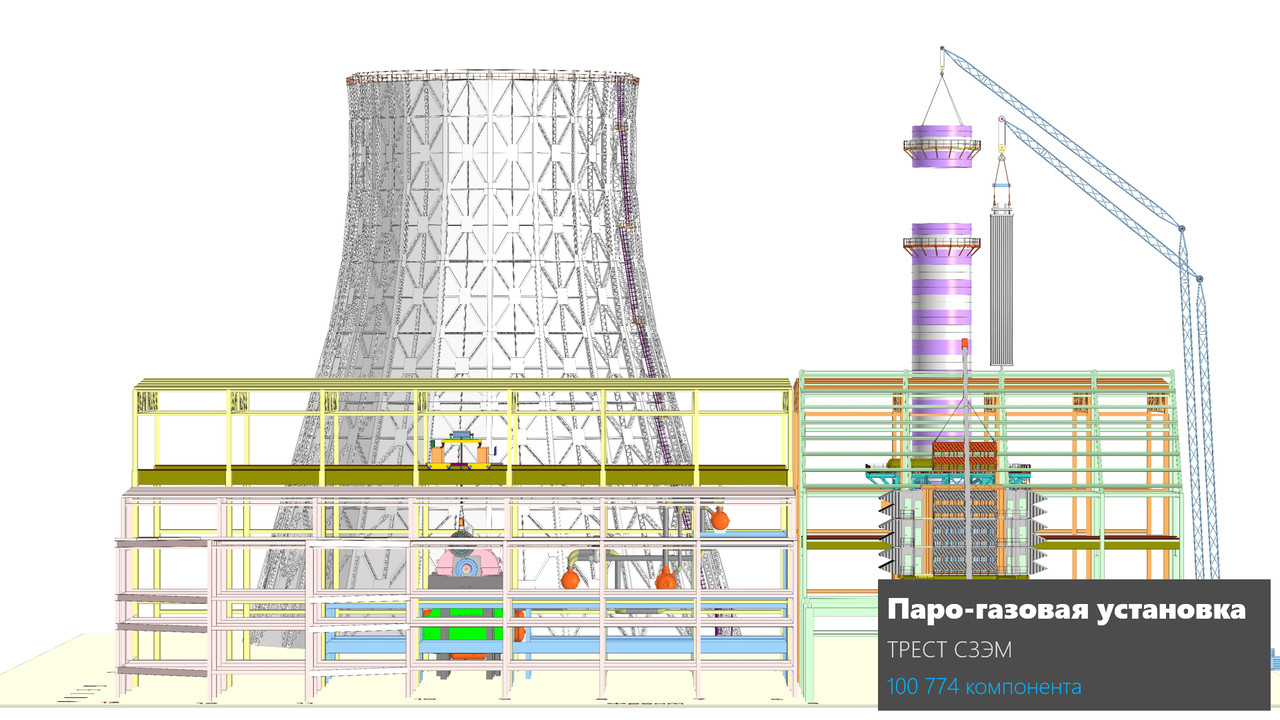

Работа с большими сборками

Создавать изделия любой сложности стало возможным, благодаря реализованной в 2018 году концепции быстродействия КОМПАС-3D. Однако работы над производительностью системы продолжаются и по сей день, поэтому каждая новая версия будет быстрее предыдущей. На данный момент ускорено около 40 процессов, внедрены специальные приёмы работы с большими сборками, используются необходимые ресурсы аппаратной части (процессоров, видеокарт).

Подробнее о быстродействии

Требования к аппаратному обеспечению:

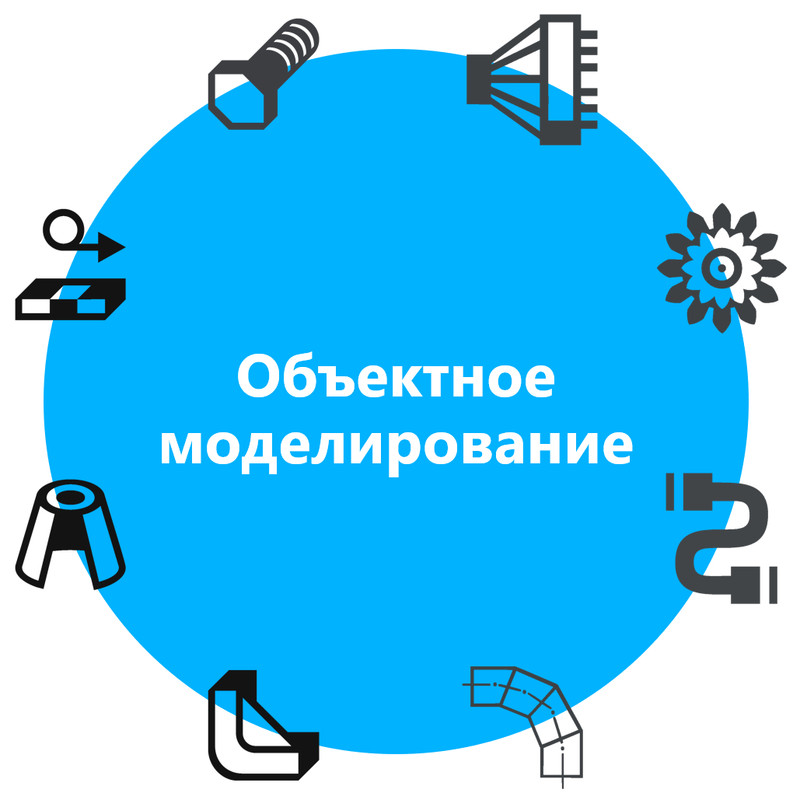

Объектное моделирование

Функциональность любого программного продукта направлена на автоматизацию и выполнение какой-либо задачи за минимальное время. В КОМПАС-3D спроектировать изделие быстрее можно с помощью объектного моделирования, при котором составные части изделия создаются не с помощью эскизов и формообразующих операций, а с помощью готовых типовых «объектов». К таким объектам в КОМПАС-3D относятся крепёжные элементы, пружины, валы, механические передачи, трубопроводы, металлоконструкции, электрические провода и многое другое.

Подробнее об объектном моделировании в машиностроении, приборостроении и строительстве.

Методики проектирования

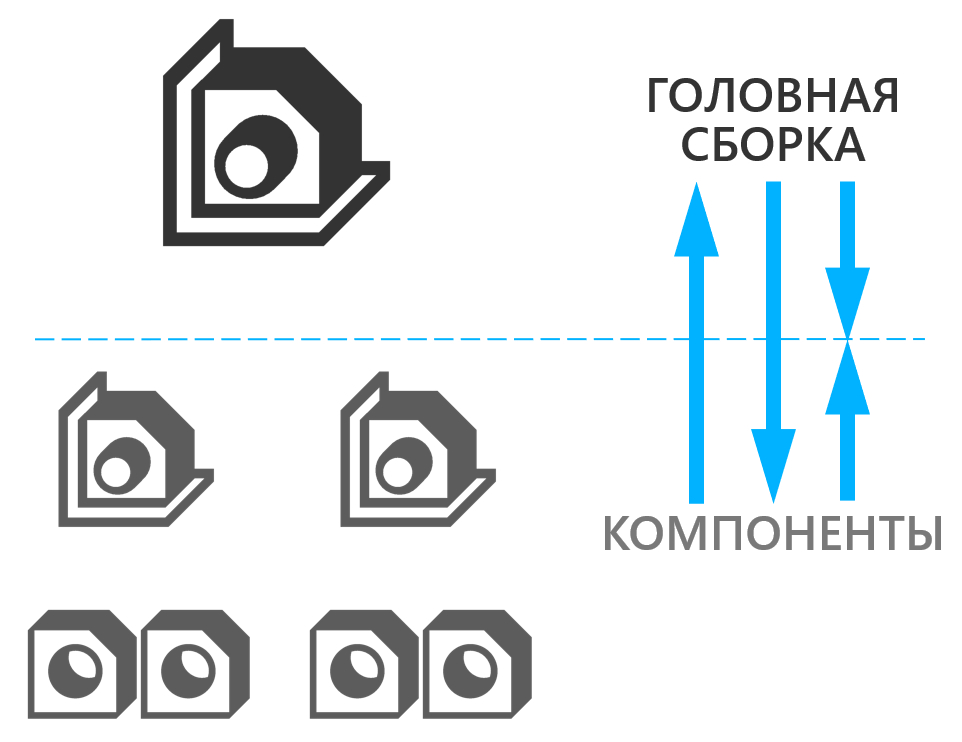

КОМПАС-3D поддерживает несколько методик проектирования изделия. Наиболее перспективная с точки зрения скорости – методика нисходящего проектирования (МНП или «сверху-вниз»). Она заключается в проектировании, начиная с уровня головной сборки и заканчивая уровнем деталей.

Применение МНП обеспечивает параллельную разработку составных частей изделия несколькими исполнителями, а также существенно сокращает время на внесение изменений в проект с помощью управления компоновкой изделия.
